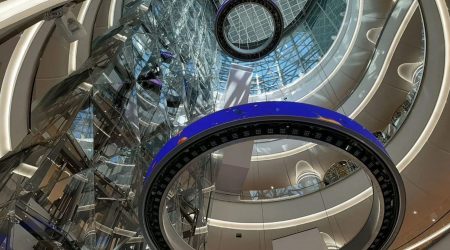

Écran LED flexible cylindrique pour le centre commercial Deniz, Baku, Azerbaïdjan

Groupe Pasha est l'une des plus grandes entreprises établies de la République d'Azerbaïdjan et exerce un large éventail d'activités commerciales, principalement dans le développement immobilier et la construction, le tourisme, les assurances et les banques. Construction d'un Pacha était en charge de la construction de l'ensemble du centre commercial et a sous-traité Street Co pour l'aider à concevoir l'écran flexible à LED à 2 cylindres entourant le cadre incurvé de la fontaine.
Street Co' a été désigné comme partenaire technique pour fournir les solutions clés en main complètes à 2 écrans d'affichage LED cylindriques, tandis que Projet Aqua Fun installer un complexe aquatique multifonctionnel comprend :

• piscine en acrylique avec éclairage sous-marin d'un diamètre de 12 m et d'une profondeur de 6 m.
• plate-forme s'élevant du fond de la piscine
• structure multifonctionnelle du périmètre et fontaines centrales
• rideaux à motifs aquatiques à deux ronds
• système d'éclairage de scène à plusieurs niveaux ramifié
• système audio centralisé autonome

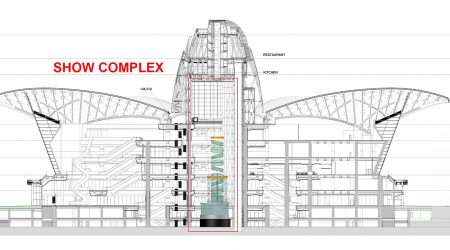

Le client a partagé des dessins CAO du plan du centre commercial et de l'atrium où seront situés les anneaux LED. L'objectif principal était d'équiper les rideaux d'aquarelle à deux ronds et de masquer sa propre structure avec un magnifique écran LED cylindrique. Ils souhaitaient également créer un design unique et faire de ce centre commercial une destination emblématique en utilisant ce type d'éléments. L'équipe d'architectes de Pasha Construction, Aqua fun et Chapman Taylor's étaient à la recherche de suggestions d'options de conception utilisant nos produits et technologies pour créer un cercle qui pourrait être le plus proche du diamètre des rideaux d'aquarelle ronds.
Objectif du client

• Créez une destination emblématique avec une expérience visuelle
• Créez un « facteur Waouh »
• Augmenter le temps que les clients passent dans la boutique
• Augmenter la moyenne des dépenses des clients

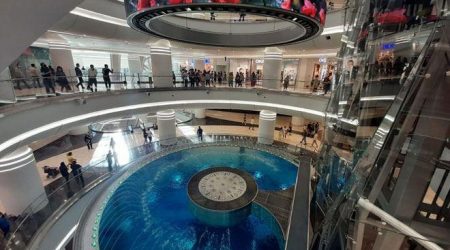

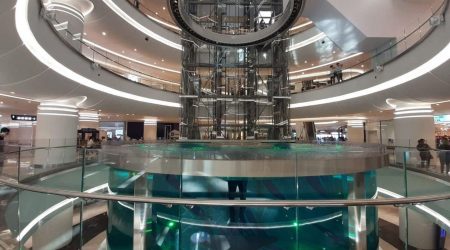

Street Co' a travaillé en étroite collaboration avec Aqua fun pour construire un écran cylindrique flexible à LED sur mesure qui s'adapte aux rideaux aquatiques à deux ronds. Les rideaux d'aquarelle à deux tours dotés d'écrans haute résolution constituent l'attraction principale du complexe d'aquarelle SHOW.

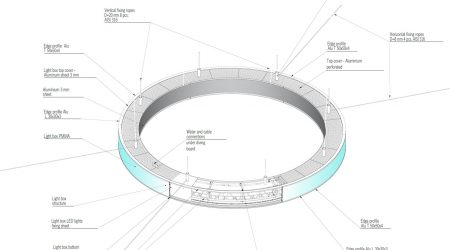

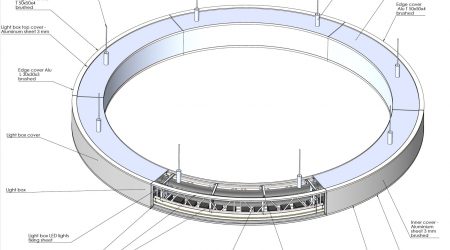

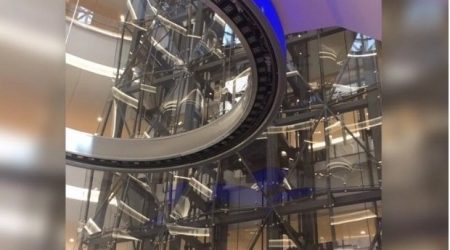

Les deux cercles sont fixés sur des câbles en acier.

• Le premier rideau est situé à + 10 m et a un rayon de 8 m.
• Le second est fixé à + 27 m et a un rayon de 4,5 m.

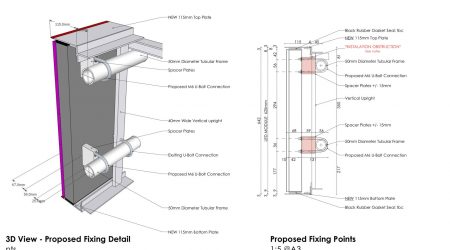

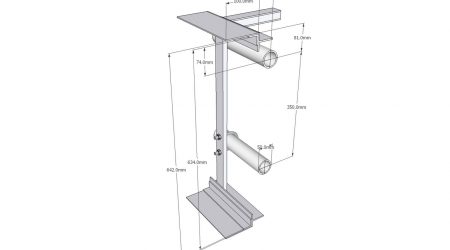

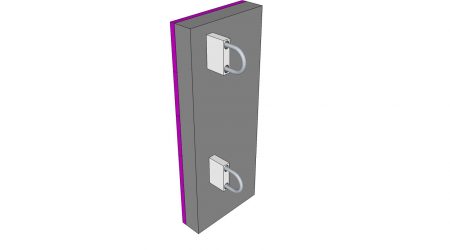

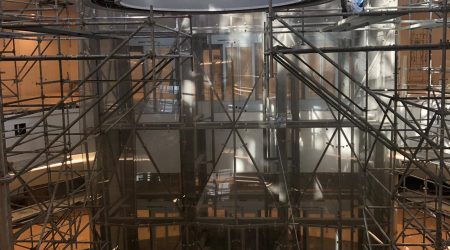

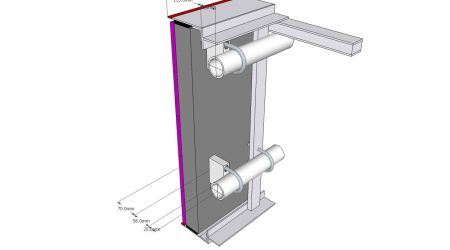

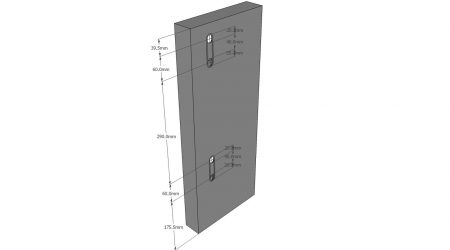

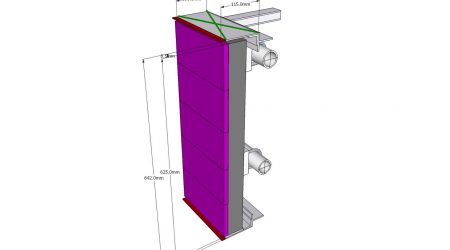

À l'extérieur des deux rideaux, des ÉCRANS LED de haute résolution (P1,6 mm) sont installés, leur permettant d'afficher du contenu statique et vidéo. Des images dynamiques préparées de manière spéciale et synchronisées avec le script général de l'émission sur les écrans, créant toujours avec succès les accents nécessaires. Les écrans peuvent également être utilisés à des fins publicitaires, pour toute annonce et pour des intrigues d'arrière-plan pendant les travaux de Mall. Les deux rideaux reposent sur un système de treillis en acier. Street Co' est censé concevoir un système de fixation que nous n'étions pas autorisés à percer dans la structure existante. Nous avons donc dû concevoir un système ingénieux pour fixer notre vitrine LED à la structure existante. Après avoir compris les limites et les défis de l'environnement. Notre équipe de conception interne a proposé des options 3D visuellement attrayantes de cylindres d'affichage à LED sur les rideaux d'infographie. Les options incluaient une couverture de 1/3 et d'une couverture pour réduire les coûts. Notre équipe de conception est habituée à nos produits. Nous savons donc exactement comment réduire ou ajouter des spécifications de conception qui auront un impact à la fois sur le budget et la conception en utilisant les composants LED.
Nous avons commencé par :

• Consultation/Brainstorming en collaboration avec notre équipe de conception interne et Clement Gowlett (architectes britanniques) pour trouver le matériel le mieux adapté à la fois au budget et aux exigences du client final avec plusieurs options, comme indiqué ci-dessus
• Tableau des prix indiquant : hauteur, résolution, diamètres, options, quantité, prix et résultat
• Proposer une visualisation 3D du résultat final sur la colonne

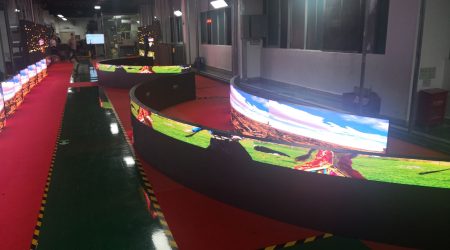

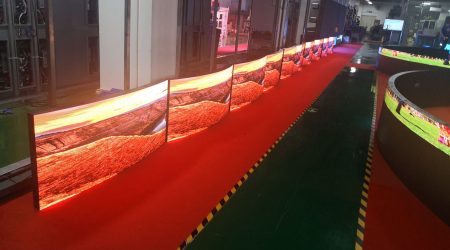

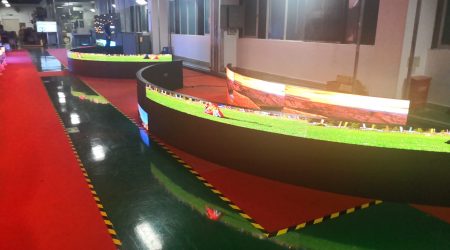

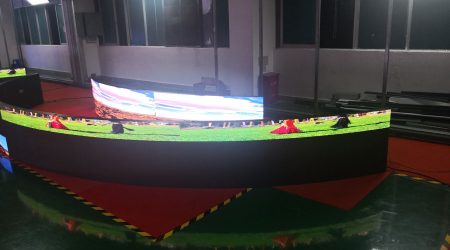

• Création d'un prototype de section circulaire complète pour nous assurer que nous avons pris en compte tous les défis potentiels

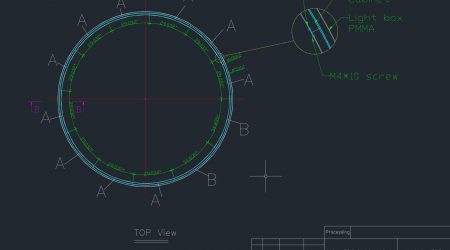

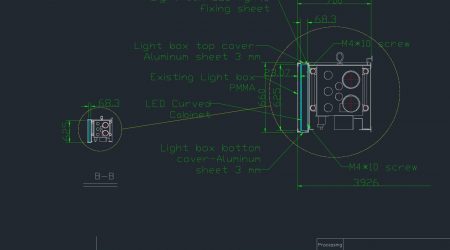

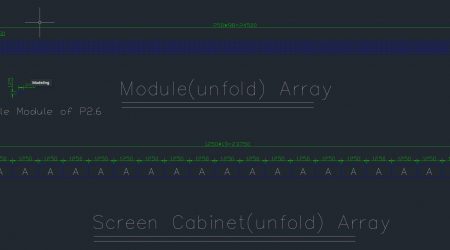

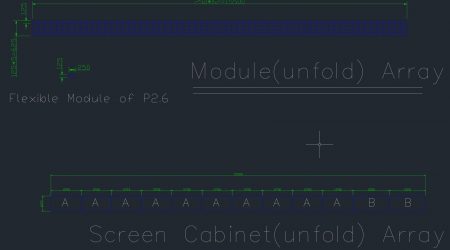

• Plan d'exécution détaillé avec dessins AutoCAD et DWG
• Faites équipe avec un fabricant de cylindres LED en métal pour proposer une solution clé en main
• Ingénierie de l'installation
• Logistique, transport et planification

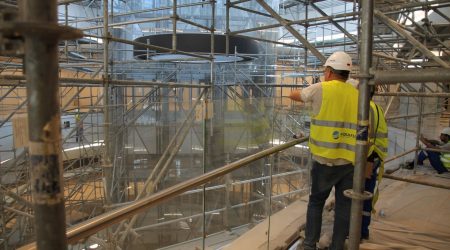

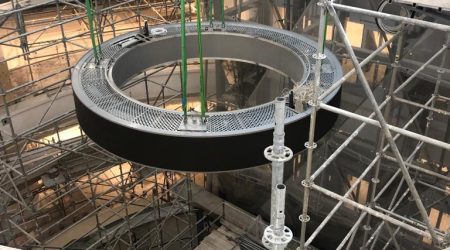

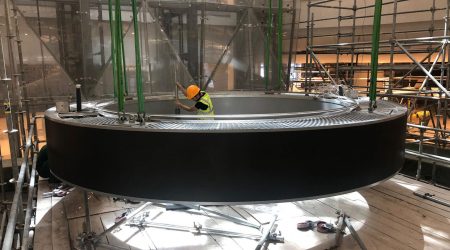

• Installation sur site
• Programmation

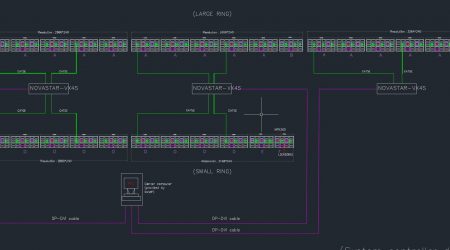

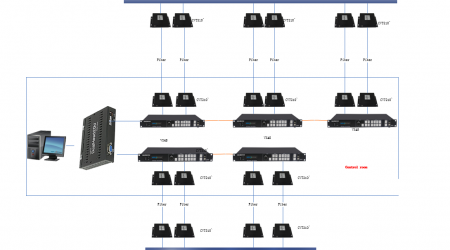

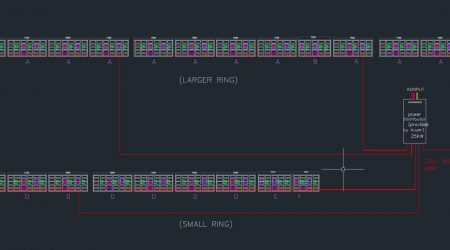

Ce projet bénéficie d'une garantie gratuite de 3 ans dans le cadre du programme de garantie de Street Co. Schéma montrant le signal de l'écran LED du cylindre à colonne avec la résolution et le schéma du système de contrôle. L'écran fonctionne sur 5 circuits électriques qui alimentent les cylindres LED afin d'éviter une panne complète en cas de coupure de courant. Chaque ligne contient un écran LED à 3 anneaux de cylindre et une consommation maximale de 25 kW. Ce schéma sert de référence pour savoir comment l'alimentation est connectée. Tous les câbles sont étiquetés et directement connectés à la salle de commande.
